Осциллографы Fluke 190 серии III


Осциллографы Fluke 190 серии III

Обсудить цену*

*Цена включает НДС и зависит от модели и опции

Ваши фамилия и имя:*
Компания: *
Ваш E-mail:
Ваш Телефон:
Защита от автоматических сообщений CAPTCHA
Введите слово на картинке*

* Поля помеченные звездочкой обязательные для заполнения!

Осциллографы-мультиметры Fluke 190 ScopeMeter® серии III

  F-190-504-series 3_03a_h_96dpi_1280x1090px_E_NR-28895.JPG

·         Соответствуют стандартам безопасности промышленных сред CAT III 1000 В/CAT IV 600 В

·         Автоматическая фиксация, просмотр и анализ сигналов сложной формы

·         Большой яркий цветной дисплей для удобного просмотра в полевых условиях

·         Загрузка через USB и Wi-Fi для анализа данных с помощью ПО FlukeView®

·         До четырех независимых изолированных симметричных входов, до 1000 В



Высокопроизводительные портативные осциллографы, разработанные для работы в жестких внешних условиях

Осциллографы-мультиметры Fluke 190 ScopeMeter® серии III можно брать с собой везде. Кроме того, они позволяют решать любые задачи по поиску и устранению неисправностей прямо в ходе проведения работ. Эти измерительные приборы категории CAT III 1000 В/CAT IV 600 В сочетают в себе прочность, портативность и высокую производительность настольных осциллографов, что позволяет легко решать проблемы при монтаже, вводе в эксплуатацию и обслуживании промышленного оборудования, оборудования промавтоматики и АСУ ТП, а также электронного оборудования преобразователей мощности с токами частотой 0–500 МГц.

Для выбора доступны двух- или четырехканальные модели с различными полосами пропускания. Высокая частота выборки до 5,0 Гвыб/с, разрешение 200 пс и емкость память в 10 000 точек на канал позволяют проводить высокоточные измерения и отображать подробные сведения о форме сигнала, шуме и других искажениях. С помощью этих приборов можно проводить измерения, связанные с синхронизацией и амплитудой на трехфазных и трехосевых системах управления, а также легко сравнивать и сопоставлять несколько точек измерений в проверяемой цепи. Такие функции, как безбумажный регистратор TrendPlot™, режим ScopeRecord™, запуск развертки в режиме Connect-and-View™ («Подключил-и-смотри») и уникальная функция повторного воспроизведения 100 снимков экрана, позволяют быстро диагностировать проблемы, сводя к минимуму время простоя и затраты на ремонт. Эти функции обеспечивают простое использование осциллографов при наиболее сложной диагностике (например, сложные формы сигнала, наведенные помехи, перемежающиеся события и колебания/дрейф сигнала).

  • До четырех независимых изолированных симметричных входов, до 1000 В
  • До 5 Гвыб/с в режиме реального времени (в зависимости от модели и используемых каналов)
  • Емкость памяти: 10 000 точек на регистрацию формы сигнала (режим осциллографа)
  • Категория безопасности прибора CAT III 1000 /CAT IV 600 В для производственных условий
  • До семи часов работы от батареи при использовании модели BP291
  • Большой и яркий цветной дисплей обеспечивает простоту просмотра практически в любых условиях
  • Простое хранение и просмотр архивных данных, а также передача данных на ПК через USB или Wi-Fi
  • Удобная крышка батарейного отсека для быстрой смены батарей в условиях эксплуатации
  • Класс защиты IP51, защита от пыли и капель
  • Режим запуска развертки в режиме Connect-and-View («Подключил-и-смотри») для интеллектуального автоматического запуска на быстрых, медленных и даже сложных сигналах
  • Частотный спектр с использованием анализа FFT
  • Автоматический захват и ПОВТОРНОЕ ВОСПРОИЗВЕДЕНИЕ 100 снимков экрана
  • Режим ScopeRecord обеспечивает 30 000 точек на входной канал для анализа низкочастотных сигналов
  • Режим безбумажного регистратора TrendPlot с емкой памятью для долгосрочных автоматических измерений
  • Цифровой мультиметр на 5000 отсчетов включен в 2-канальные модели
  F-190-504-series 3_08a_w.jpg   Безопасное измерение напряжения в диапазоне от мВ до кВ

Независимые изолированные входы позволяют проводить измерения в смешанных цепях с разными опорными узлами заземления, снижая риск случайных коротких замыканий. Традиционные настольные осциллографы без специальных щупов дифференциального напряжения и разделительных трансформаторов могут проводить измерения только относительно потенциала линии питания. Осциллографы-мультиметры ScopeMeter 190 серии III разработаны для широкого диапазона измерений от мВ до кВ, поэтому они позволяют работать как с микроэлектроникой, так и с высоковольтными электрическими установками для жестких внешних условий. В конфигурацию 190 серии III 60 МГц и 100 МГц входят щупы VPS421 100:1 для более высокого напряжения, а конфигурации 200 МГц и 500 МГц включают щупы VPS410-II 10:1, которые подходят как для микроэлектроники, так и для устройств с более высоким напряжением.

Класс защиты IP51 для жестких внешних условий

Надежные и ударопрочные осциллографы-мультиметры ScopeMeter предназначены для использования в грязных и опасных условиях. Благодаря герметичному корпусу они защищены от пыли, капель, влажности и загрязняющих веществ, переносимых по воздуху. Осциллограф-мультиметр ScopeMeter никогда не подведет, где бы вам ни приходилось работать.

Подключение по USB и Wi-Fi

Fluke 190 серии III имеет два порта USB, которые электрически изолированы от входных измерительных цепей. Это позволяет быстро и легко передавать данные на ПК, архивировать формы сигнала и передавать их производителям комплектного оборудования, коллегам и персоналу службы поддержки. Также для последующего использования можно сохранять на USB-накопителях формы сигнала, снимки экрана и настройки прибора. Прибор обеспечивает удобную передачу сохраненных файлов через USB-накопитель, прямое подключение через интерфейс USB или дополнительное подключение по Wi-Fi. Эти файлы можно использовать для дальнейшей обработки данных или в программном обеспечении FlukeView-2 для более подробного изучения форм сигнала.



Запуск развертки в режиме Connect-and-View («Подключил-и-смотри»)

Запуск развертки в режиме Connect-and-View («Подключил-и-смотри») обеспечивает мгновенное и стабильное отображение без необходимости в настройке параметров. Если вы используете другие осциллографы, вы знаете, насколько сложным может быть запуск развертки. Если настройки неверны, результаты могут быть нестабильными или неправильными. Функция Connect-and-View («Подключил-и-смотри») автоматически настраивает правильный запуск развертки путем распознавания формы сигналов. Без единого нажатия кнопки обеспечивается стабильное, надежное и воспроизводимое отображение практически любого сигнала, включая сигналы электропривода и управления. Это происходит особенно быстро и удобно при измерении нескольких точек проверки в быстрой последовательности.

Встроенный цифровой мультиметр

Удобный переход от анализа формы сигнала к точному измерению встроенным цифровым мультиметром с разрядностью 5000 на двухканальных моделях 190 серии III. Прибор оснащен функциями измерения напряжения постоянного тока, напряжения переменного тока, напряжения постоянного+переменного тока, сопротивления, целостности цепи, а также функцией проверки диодов. Ток и температуру можно измерять с применением соответствующих шунтов, щупов или адаптера с большим диапазоном коэффициентов пересчета.

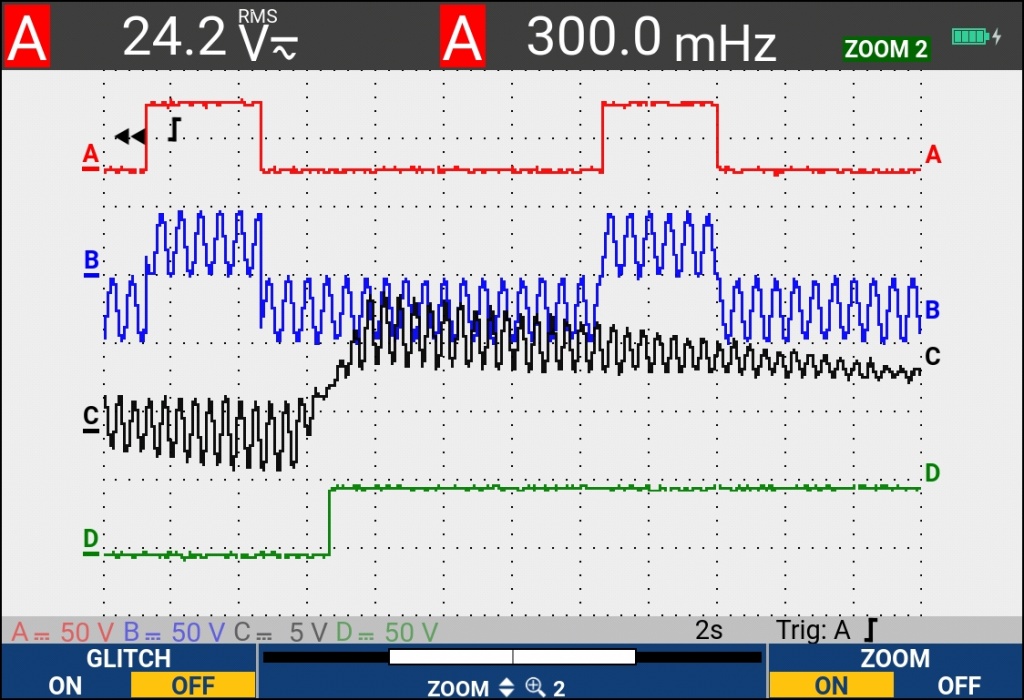

 Режим ScopeRecord™ для записи форм сигнала высокого разрешения

В памяти ScopeRecord можно сохранить до 30 000 точек данных на канал с регистрацией быстрых перемежающихся событий и всплесков длительностью 8 нс. (Для дальнейшего анализа во внутренней памяти можно сохранять два набора многоканальных записей.)

  • Записывает такие события, как циклы запуска ИБП, источника питания или двигателя
  • В режиме остановки по сигналу осциллограф-мультиметр ScopeMeter автоматически распознает отключение электропитания и сохраняет данные формы сигнала, полученные в предшествующий момент

  Безбумажный регистратор TrendPlot — запись данных со сроком до 11 дней для простого поиска перемежающихся неисправностей

Сложнее всего находить те неисправности, которые возникают только время от времени. Эти перемежающиеся события могут быть вызваны плохими соединениями, пылью, грязью, коррозией или просто обрывом проводки или разъемов. Отключения электропитания, провалы, выбросы и перебои, а также запуск и остановка двигателя могут привести к остановке оборудования. Даже если рядом не будет оператора, осциллограф-мультиметр Fluke 190 ScopeMeter серии III не пропустит важный момент.

  • Нанесение на график минимальных и максимальных пиковых значений, а также среднего значения с течением времени
  • Построение графиков любых сочетаний напряжения, силы тока, температуры, частоты и фазы на всех входах с меткой времени и даты для точного указания неисправностей (комбинировать можно максимум четыре показания)



 FV2-3.jpg   Программное обеспечение ScopeMeter FlukeView™ 2 для документирования, архивирования и анализа

Повысьте эффективность вашего измерительного прибора ScopeMeter с помощью программного обеспечения ScopeMeter FlukeView 2 для Windows.

  • Документирование — передача форм сигнала, снимков экрана и данных на ПК для печати или импорта данных для отчета
  • Добавление текста к настройкам измерительного прибора ScopeMeter позволяет оператору увидеть указания при вызове настроек
  • Архивирование — создание библиотеки форм сигнала для удобного использования и сравнения
  • Анализ — использование курсоров и экспорт данных в другую программу анализа
