Руководство по выбору грузопоршневого манометра
Грузопоршневой манометр (DWT) является очень надежным и гибким стандартом измерения давления. Это руководство предназначено для упрощения процесса выбора подходящего прибора, применительно к конкретной ситуации и требованиям. Основные моменты, на которые надо обратить внимание:
• Диапазон давления
• Рабочая среда
• Варианты создания давления
• Шаг увеличения веса
• Точность
• Адаптеры
• Доступные модели

Наиболее популярные модели пневматических грузопоршневых манометров Fluke P3025         3.5 МПа   P3015        3.5  МПа   P3031        7 МПа   P3011          100 кПа   P3022         100 кПа   P3014        1 МПа   P3023         200  кПа   P3012        100 кПа	Наиболее популярные модели гидравлических грузопоршневых манометров Fluke P3123    35  МПа   P3125    110 МПа   P3223     35 МПа   P3224     70 МПа   P3124    70 МПа   P3116     140 МПа   P3114     70 МПа   P3112     14 МПа   P3113     35 МПа   P3213    35 МПа

Это нужно учитывать при выборе грузопоршневого манометра
Диапазон
Первое, что нужно учитывать – это диапазон давления. Одним из преимуществ DWT является широкий рабочий диапазон. Погрешность DWT измеряется в процентах от измеренного значения, то есть, при реализации давлений ниже значения полной шкалы, его точность увеличивается. Существует предел, как правило, 10% от полной шкалы, когда формула вычисления погрешности, в процентах от измеренного значения перестаёт работать. Выбирая диапазон DWT, для начала, следует учесть максимальное давление, которое вам необходимо реализовать. Поскольку точность измеряется в процентах от измеренного значения, возможно, следует сделать запс на будущее и выбрать DWT с бОльшим верхним пределом, чем это требуется в данный момент.
Следующим шагом будет определение нижнего предела. При значениях давления ниже 10% от полной шкалы погрешность манометра увеличивается. Для случаев, когда требуется работать и на высоких, и на низких давлениях, во всём диапазоне рабочей шкалы, разработаны двухпоршневые модели манометров. Эти приборы оснащены двумя парами поршень/цилиндр для высокого и низкого давления. Переключение между диапазонами осуществляется перемещением груза с одного поршня на другой, без необходимости переключения клапанов.
Кроме того, многие пневматические манометры поддерживают измерение манометрического давления в диапазоне, лежащем ниже атмосферного давления. Часто это называют отрицательным давлением, или вакуумом. Для возможности калибровки таких манометров, грузопоршневые манометры Fluke имеют поршневые пары, на которые груз не устанавливается, а подвешивается. Затем, над поршнем создаётся частичный вакуум для его всплытия. Манометры Fluke серии Р3000 доступны в различных конфигурациях: только положительное давление, только вакуум, либо комбинированный вариант. Из-за относительно низких дополнительных затрат, связанных с наличием комбинированной системы давление/вакуум, последний вариант обычно является предпочтительным.

Среда
Следующая вещь, которую следует учитывать при выборе DWT, - это среда, которая будет использоваться. Часто выбор среды зависит от требуемого диапазона давления. Пневматические или газовые манометры идеально подходят для низких диапазонов давления. Газ предпочтителен, когда требуется чистота.
Кроме того, использование газа снижает влияние коррекции высоты головки.
Однако при более высоких давлениях необходимо использовать воду или масло.
Верхний предел, когда газ, в качестве рабочей среды предпочтителен, составляет примерно 13Мпа. Это связано с двумя причинами: во-первых, существует повышенный риск взрыва при высоком давлении газа, то есть, первая причина в безопасности. Во-вторых, для создания высокого давления газа потребуются дорогостоящие усилители или газовые усилители. Использование масла или воды устраняет эти проблемы. Так как вода не очень хорошая смазка то там, где это возможно, масло предпочтительнее.
Одним из преимуществ жидкостей является то, что они несжимаемы. Это позволяет посредством небольшого изменения объема системы (через винтовой насос), осуществлять большое изменение давления.
Наиболее распространенным подходом является использование в качестве рабочей среды минерального масла. Это идеально в том смысле, что помогает смазать поршень и цилиндр. Недостатком использования масла в качестве среды является то, что теперь оно подвергает тестируемое устройство возможному загрязнению.
Если тестируемое устройство не может подвергаться воздействию масла, существует несколько доступных вариантов. Во-первых, в некоторых устройствах вы можете использовать воду. Для разделения рабочих сред тестируемого устройства и манометра потребуется использование жидкостного сепаратора. Сепаратор позволяет использовать одну жидкость в тестируемом устройстве, а другую - в грузопоршневом манометре. Во-вторых, определенные диапазоны доступны с водой в качестве рабочей среды манометра. Это позволяет тестируемому устройству быть подключенным прямо к манометру без загрязнения маслом.

Создание давления
Грузопоршневой манометр - это комплексное решение, которое включает в себя как возможность измерять давление, так и генерировать давление.
Для повышения давления в гидравлическом грузопоршневом тестере используется заправочный насос. Грузопоршневые манометры Fluke серий P3100 и P3200 имеют встроенный в устройство насос для заправки. Помимо основной функции, его также можно использовать для удаления газа из системы.
В пневматических системах для низких давлений газа давление создается с помощью ручного насоса. Более высокое давление газа (более 2 МПа) требует использования внешнего источника, например, баллона с азотом. Даже когда насосы рассчитаны на более высокое давление, пользователи, как правило, сталкиваются с трудностями при их использовании из-за прилагаемых усилий. Создание отрицательного давления, или вакуума, концептуально аналогична положительному давлению. Для более низких вакуумных давлений с небольшими объемами будет достаточно встроенного ручного насоса. Для больших объемов или более низких значений давления может потребоваться внешний вакуумный насос.

Набор грузов
Грузопоршневые манометры используют прецизионную поршневую измерительную систему, состоящую из вертикально установленного узла поршня и цилиндра и точно откалиброванных масс, которые загружаются на поршень. Наборы веса доступны в различных единицах измерения, таких как фунт / кв.дюйм, миллиметры водного столба, бары или МПа, и откалиброваны, чтобы соответствовать определенному грузопоршневому манометру. Если требуется более одной единицы измерения, тогда можно приобрести дополнительные наборы весов, называемые наборами весов преобразования, в желаемых единицах и откалибровать для соответствия одному и тому же манометру.
Помимо основного, в некоторых моделях манометров доступны дополнительные наборы грузов для увеличения дискретности приращения давления. Это может быть полезным, если требуется получать, помимо стандартных, промежуточные значения давления, или же, если шаг приращения давления с помощью стандартного набора грузов является слишком большим. То есть, комплект дополнительных разновесов позволяет расширить номенклатуру поверяемых устройств.

Точность

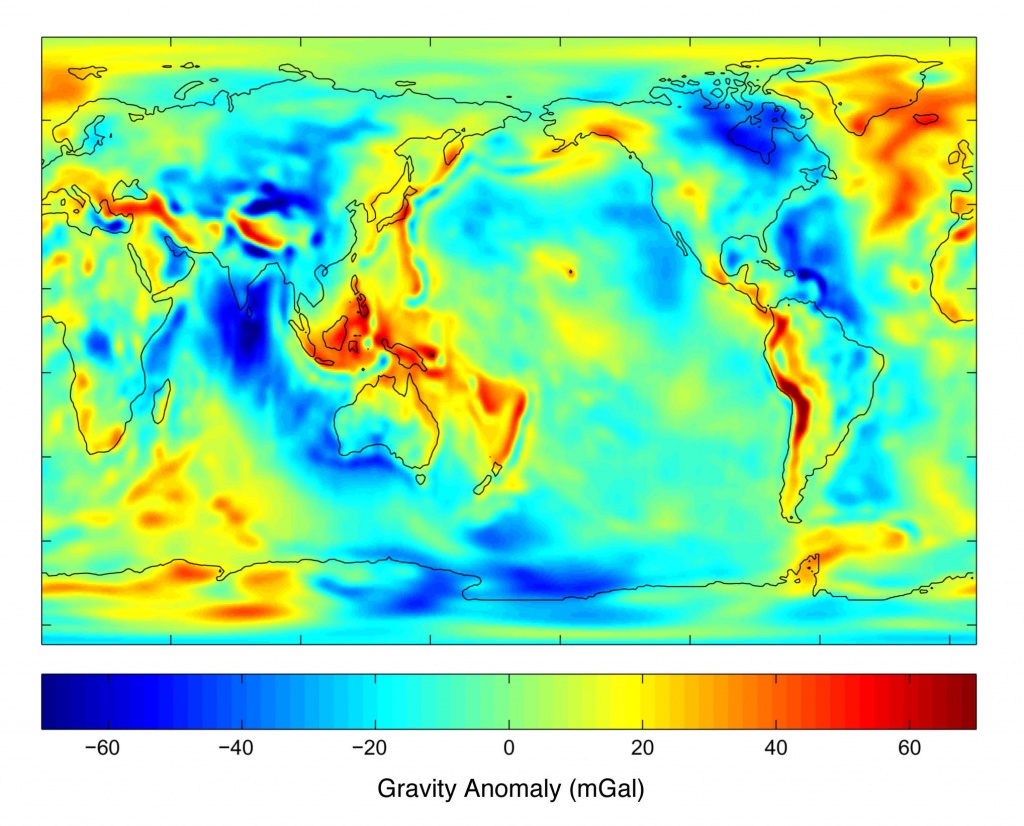

Как и в большинстве измерительных систем, на точность влияет множество факторов. Потенциально, самым большим фактором, влияющим на точность в грузопоршневом манометре, является локальная гравитация. Гравитация немного варьируется от одного места к другому (см. Карту). Это влияет на номинальные приращения давления в манометре. Чтобы решить эту проблему, во время производства Fluke Calibration корректирует веса грузов, чтобы получить правильные номинальные давления в вашем регионе. Это является преимуществом покупки нового грузопоршневого манометра и того, что набор грузов будет соответствовать именно вашим локальным условиям.
На рынке доступны различные модели грузопоршневых манометров с различными классами точности. При сравнении характеристик точности важно понимать, что эти значения могут быть получены только в правильных условиях. Повышение точности может потребовать от пользователей внесения дополнительных исправлений, не упомянутых в техническом паспорте. Например, точность 0,006% может быть действительной только в том случае, если вы корректируете температуру и используете в своих расчетах более точное значение для локальной гравитации.
Каждый грузопоршневой манометр Fluke Calibration доступен со стандартной точностью или с улучшенной точностью. В стандартный комплект поставки манометров с повышенной точностью входит программное обеспечение для помощи в расчете создаваемого давления.
Для большей точности может быть подходящим поршневой манометр. Поршневой манометр работает по тому же принципу, что и грузопоршневой, но спроектирован, изготовлен и эксплуатируется таким образом, чтобы обеспечить повышенную характеристику неопределенности измерений.

Адаптеры
Грузопоршневой манометр включает тестовый порт для подключения тестируемого устройства. Поскольку одной из неотъемлемых особенностей манометра является его гибкость, важно, чтобы соединение тестового порта было адаптировано к нескольким типам устройств давления.
Тестовый порт на манометрах Fluke Calibration поставляется с адаптерами для различных размеров и типов резьб: 1/8, 1/4, 3/8 и 1/2 NPT и BSP, а также M20 x 1,5 и M14 x 15, включенными в стандартную комплектацию. Благодаря уникальной конструкции измерительного порта Fluke Calibraction все вышеперечисленные адаптеры способны обеспечить герметичные уплотнения до 140 МПа без использования гаечных ключей или ФУМ-ленты.

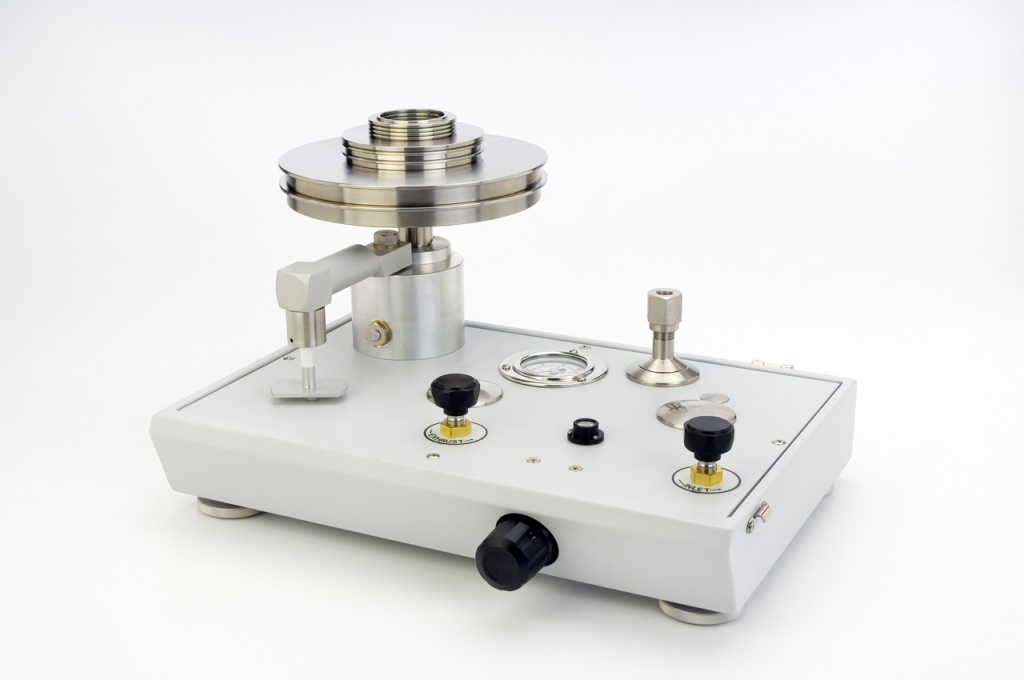

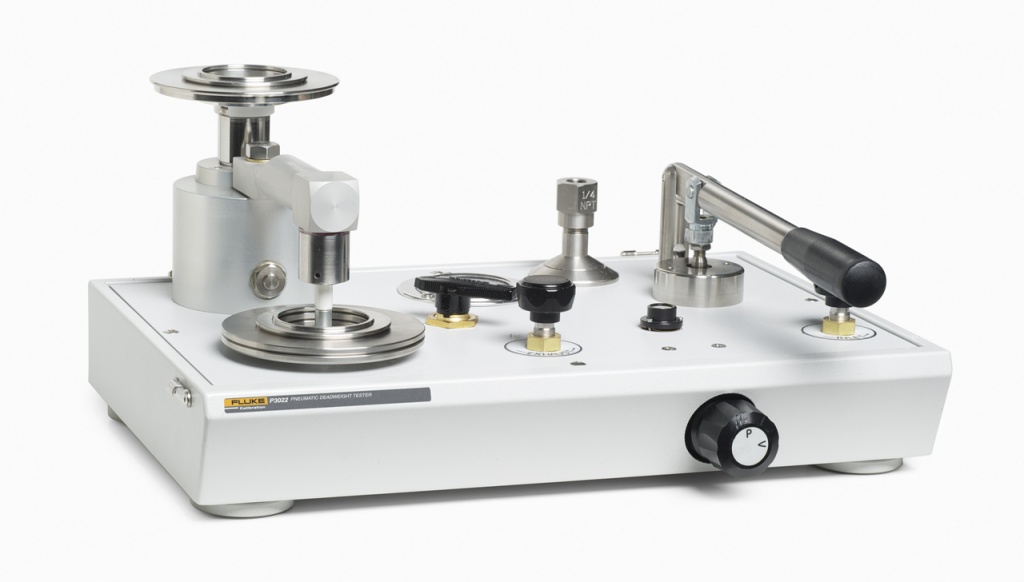

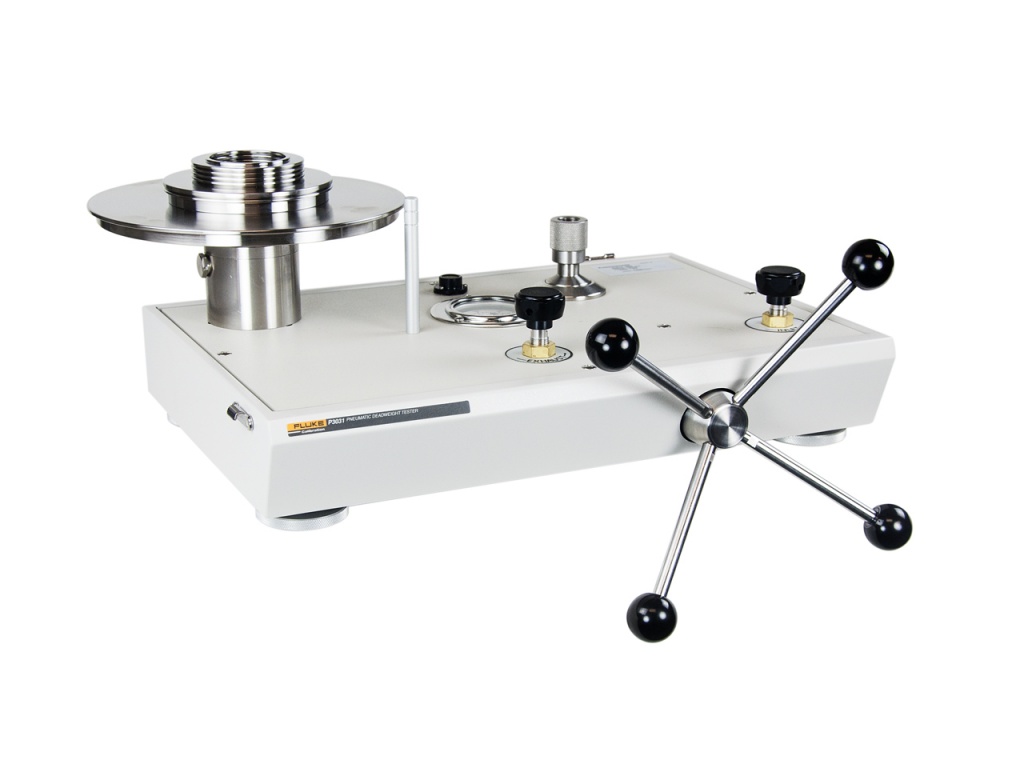

Пневматические грузопршневые манометры серии Р3000

Проверенная, надежная и чистая калибровка давления от вакуума до 13.8 МПа

• Стандартная точность 0.015%, опциональная точность 0.008%
• Прецизионная поршневая пара, обеспечивающая стабильность и повторяемость
• Высококачественные игольчатые клапаны обеспечивают максимальный контроль
• Порты подключения тестируемых устройств с быстрым подключением без использования ключей и ФУМ-ленты

Каждый прибор включает:

• Набор грузов, адаптированный под местные условия.
• Съёмную крышку
• Высококачественный кейс для переноски и хранения
• Заводское свидетельство о калибровке
• Запасные уплотнительные прокладки
• Адаптеры на резьбы 1/8, 1/4, 3/8, 1/2 NPT и BSP и метрические адаптеры М20 и М14

Давление до 14МПа

От вакуума до 3.5МПа

Давление до 3.5МПа

Только вакуум

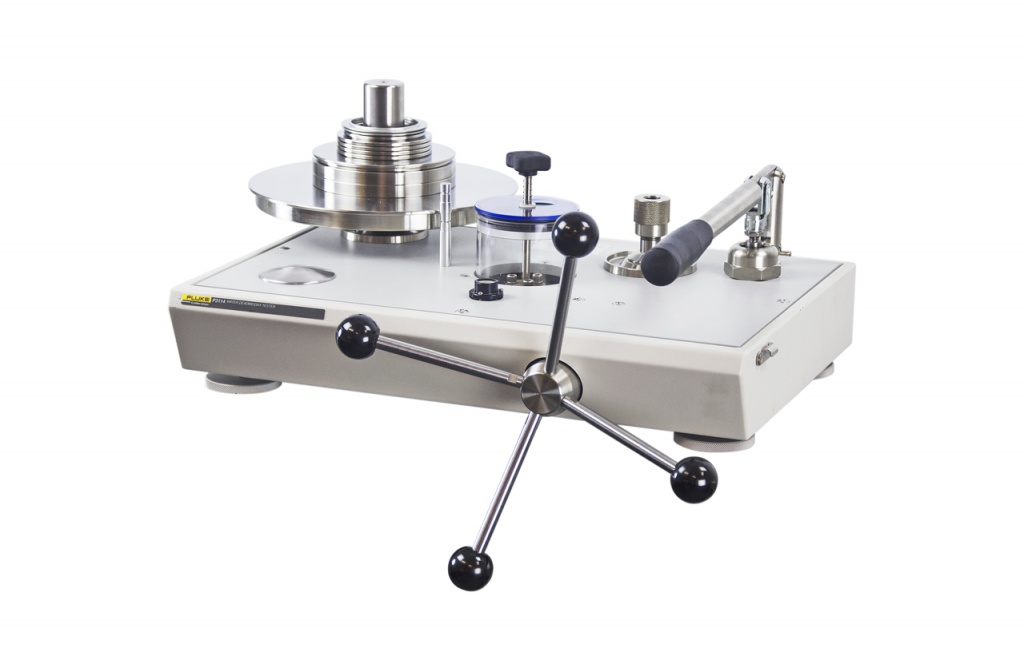

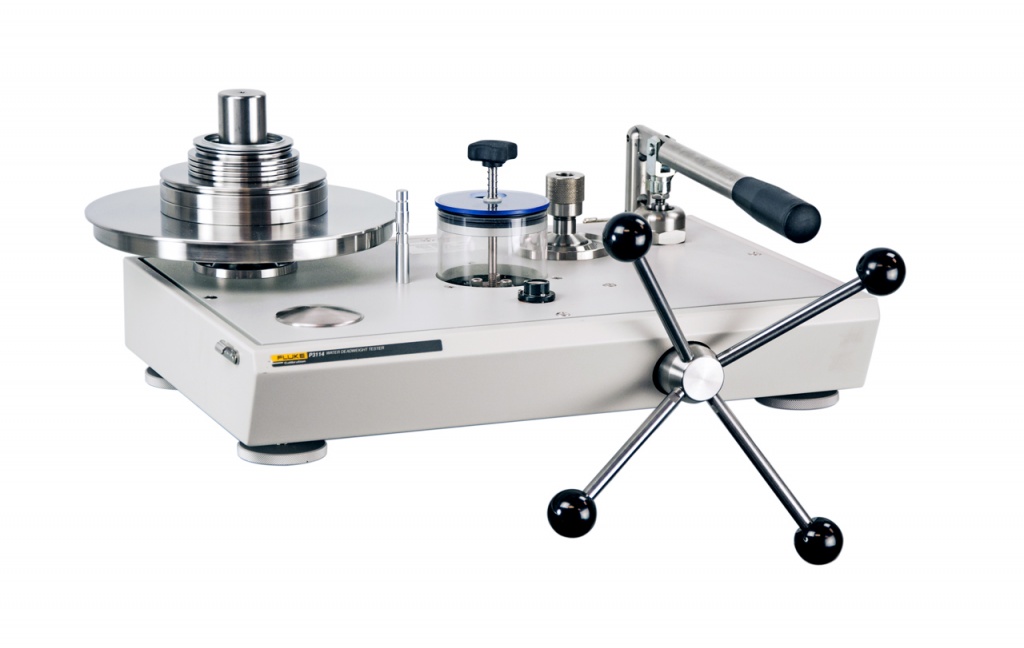

Гидравлические грузопоршневые манометры Fluke серии Р3100 с маслом в качестве рабочей среды.

Безопасная и точная работа с высокими значениями давления.

• Стандартная точность 0.015%, опциональная точность 0.008%
• Встроенный заправочный насос обеспечивает быструю очистку и предварительное нагнетание давления
• Высокоточный винтовой пресс для точной подгонки и контроля давления
• Прозрачный резервуар позволяет визуально контролировать чистоту жидкости

Комплект поставки включает:

• Набор грузов, откалиброванных под местные условия
• Съёмную крышку
• Заводское свидетельство о калибровке.
• Адаптеры на резьбы 1/8, 1/4, 3/8, 1/2 NPT и BSP и метрические адаптеры М20 и М14
• Рабочую жидкость
• Запасные прокладки

Максимизируйте свои возможности, покрывая широкий диапазон давления

Минимизируйте затраты, ограничив диапазон давления только необходимым.

Гидравлические грузопоршневые манометры Fluke серии P3200 с водой в качестве рабочей среды

Альтернатива масляным грузопоршневым манометрам для калибровки устройств, чувствительных к рабочей среде с давлением до 70МПа

• В качестве рабочей среды используется дистиллированная вода, что делает эти манометры идеальными при калибровке устройств, не позволяющих использовать масло.
• Встроенный заправочный насос обеспечивает быструю очистку и предварительное нагнетание давления
• Высокоточный винтовой пресс для точной подгонки и контроля давления
• Прозрачный резервуар позволяет визуально контролировать чистоту жидкости

Комплект поставки включает:

• Набор грузов, откалиброванных под местные условия
• Съёмную крышку
• Заводское свидетельство о калибровке.
• Адаптеры на резьбы 1/8, 1/4, 3/8, 1/2 NPT и BSP и метрические адаптеры М20 и М14
• Рабочую жидкость
• Запасные прокладки

Максимизируйте свои возможности, покрывая широкий диапазон давления

Минимизируйте затраты, ограничив диапазон давления только необходимым.

Грузопоршневой манометр Fluke серии Р3800 с маслом в качестве рабочей среды и высоким максимальным давлением

• Стандартная точность 0.02% от установленного значения, опциональная точность – 0.015% от установленного значения
• Встроенный ручной насос и усилитель для создания высокого давления
• Поршень и цилиндр из карбида вольфрама обеспечивают долговременную стабильность и долговечность

Комплект поставки включает

• Набор грузов, откалиброванных под местные условия
• Заводское свидетельство о калибровке.
• Рабочую жидкость
• Адаптеры для высокого давления
