Сборник статей по калибровке давления

Учет гравитации при использовании грузопоршневых манометров.

При работе с грузопоршневыми манометрами необходимо учитывать значение ускорения свободного падения в том месте, где установлен прибор.

Это важно, поскольку ускорение свободного падения в пределах Земли меняется, в зависимости от местоположения в диапазоне 0.5%. Поправка на локальное значение g является, как правило, самым существенным фактором окружающей среды, воздействующим на грузопоршневой манометр.

Наиболее точный метод определения ускорения силы тяжести в лаборатории или другом месте, где будет использоваться прибор - это обследование площадки. Существуют различные компании, которые могут предоставить этот вид услуг. Хотя это самый точный метод, он также и дорогостоящий.

Чтобы определить ускорение значения локальной силы тяжести, когда исследование или измерение на месте недоступны, перечисленные ниже ресурсы доступны в Интернете.

Определить локальное значение g можно и малой кровью. Для этого, во-первых следует определить точные координаты местонахождения прибора по GPS, либо по программе геолокации в Интернете. Подойдёт любая:

- https://yandex.ru/maps

- http://maps.google.com

- http://mapper.acme.com

- http://itouchmap.com/latlong.html

Во-вторых, рассчитать ускорение свободного падения, в зависимости от географической широты и высоты над уровнем моря:

формула Гельмерта с учетом поправки высоты над уровнем моря:

G= 9,78030×(1 + 0,005302×sin^2 φ - 0,000007×sin^2 2φ) - 0,000003085×а, где

(φ - географическая широта, выражаемая в градусах (кратно 1° или, в крайнем случае, 0,5°),

а - высота над уровнем моря в метрах (кратно 100 м)

Или, опять же, можно воспользоваться интернетом, введите координаты широты и долготы в интернет-программу:
• Веб-сайт PTB (Национальная метрологическая лаборатория Германии) (глобальный)
- http://www.ptb.de/cartoweb3/SISproject.php

Для грузопоршневых манометров серии Fluke P3XXX есть два варианта поправки на гравитацию. Грузопоршневой манометр может быть предоставлен в соответствии со стандартным ускорением свободного падения (9,80665 м / с2), и клиент может использовать программное обеспечение (такое как Fluke Calibration PressCal) для учета локального значения этой постоянной. Кроме того, может быть предоставлен грузопоршневой манометр, соответствующий местному значению силы тяжести, предоставленному клиентом. Это услуга, которую Fluke Calibration предлагает без дополнительной оплаты. В последнем случае клиенты должны указать свое местное значение в заказе на покупку.

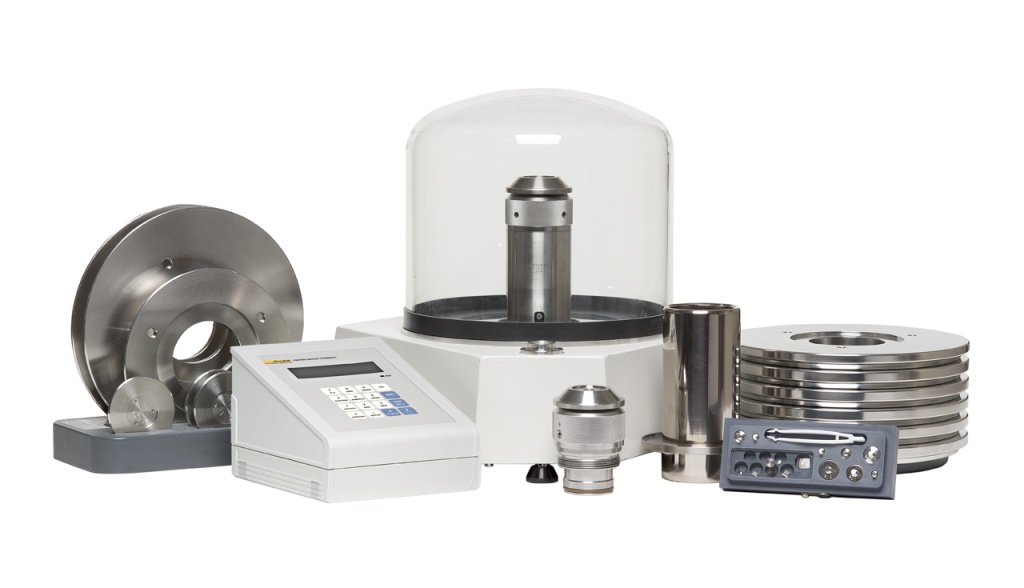

Для поршневых манометров, таких как серии Fluke 2400 и PG7000, местная гравитация должна вводиться либо в блок управления прибором (серия PG7000), либо в программное обеспечение, которое будет использоваться для расчета поршневого манометра (WinPrompt или COMPASS® для программного обеспечения давления).
